QDJ電磁閥組

1． QDJ系列電磁閥組

1．1．  技術特點

? 可實現在線運行更換電磁閥，拆裝電磁閥無需拆裝管道和接頭，操作尤為便捷 。

? 以閥體與底座組成獨立單元，形成任意數量的組合。多聯閥組可以根據需要方便增減單元數量。

? 端板的氣源接口通徑數位于電磁閥工作接口的通徑，可組成數量更多的閥組。

? 底座連接面安裝尺寸符合ISO 5599-1國際標準，可適配國際各大知名品牌電磁閥。

? 與同樣工作接口通徑的電磁閥相比，有著更高的流量系數。

? 利用閥體先導口外接控制氣源，可實現電磁閥內先導、外先導和氣控閥之間的轉換。

? 底座內置的閥門，有流量調節和快速關斷兩種選擇。

? 底座工作口配管有多種連接方式。

CL系列電磁閥組

適用工況

·閥體

·底座

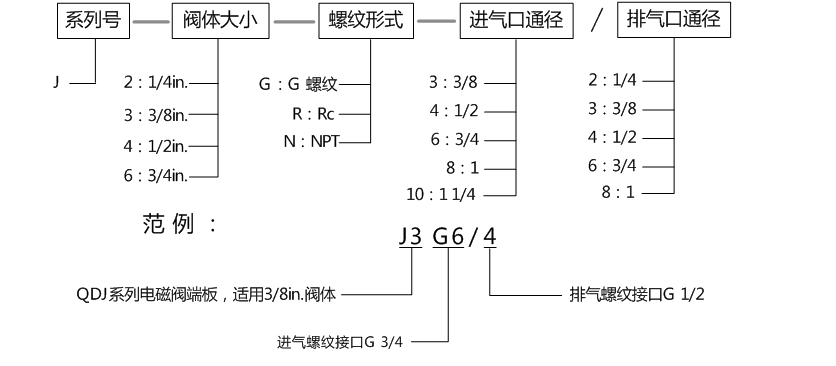

·端板

·閥組

1．2．  使用方法

·內置調節閥的使用

打開氣源

                 逆時針旋轉內置調節閥閥桿流量加大                                    當閥桿旋轉升至頂端調節閥全開啟

關斷氣源

               順時針旋轉內置調節閥閥桿流量減小                                             當閥桿旋轉到底調節閥全關斷

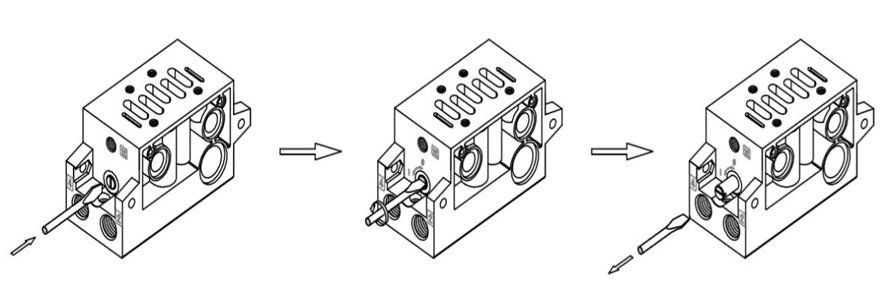

·內置快速關斷閥的使用

快速打開

            將螺絲刀插入閥桿“一”字槽中               前推并逆時針旋轉90o                             閥桿自動彈出，氣源打開

快速關斷

            將螺絲刀插入閥桿“一”字槽中                 前推到底，順時針旋轉90o                      閥桿自鎖，氣源關斷
